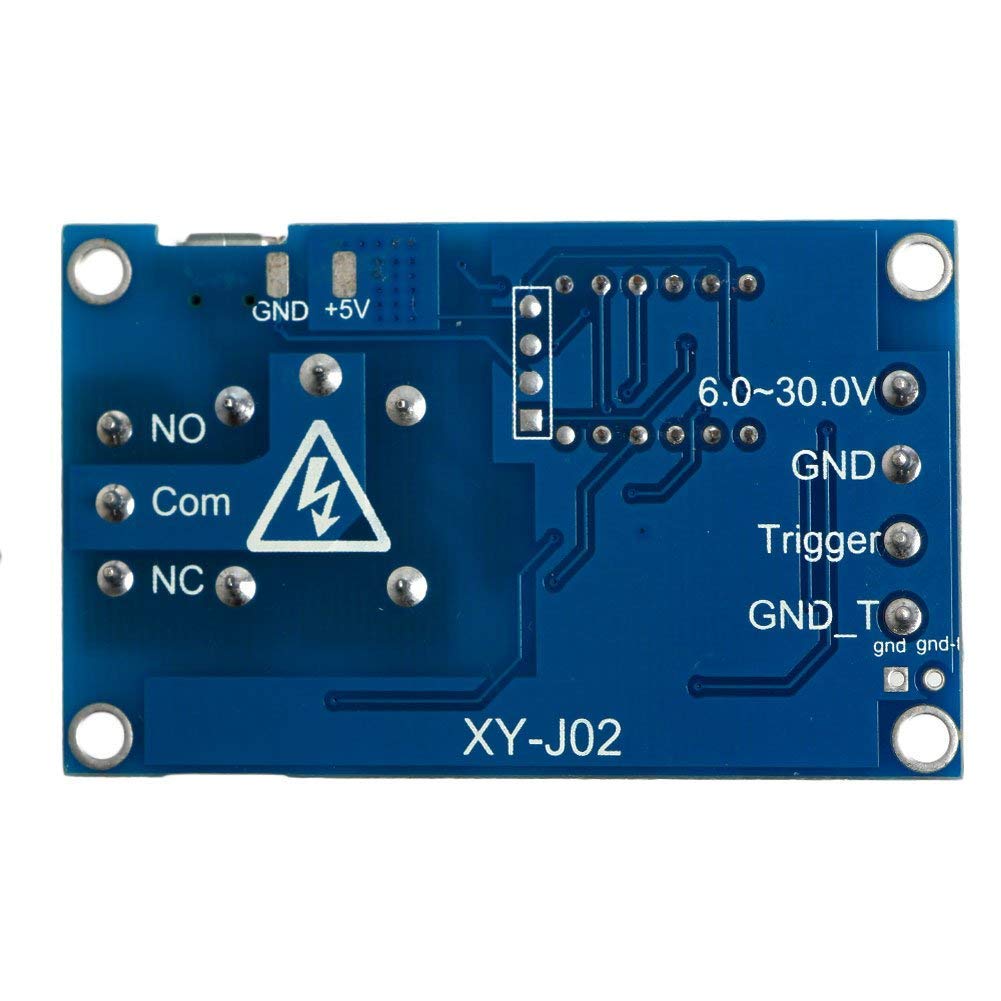

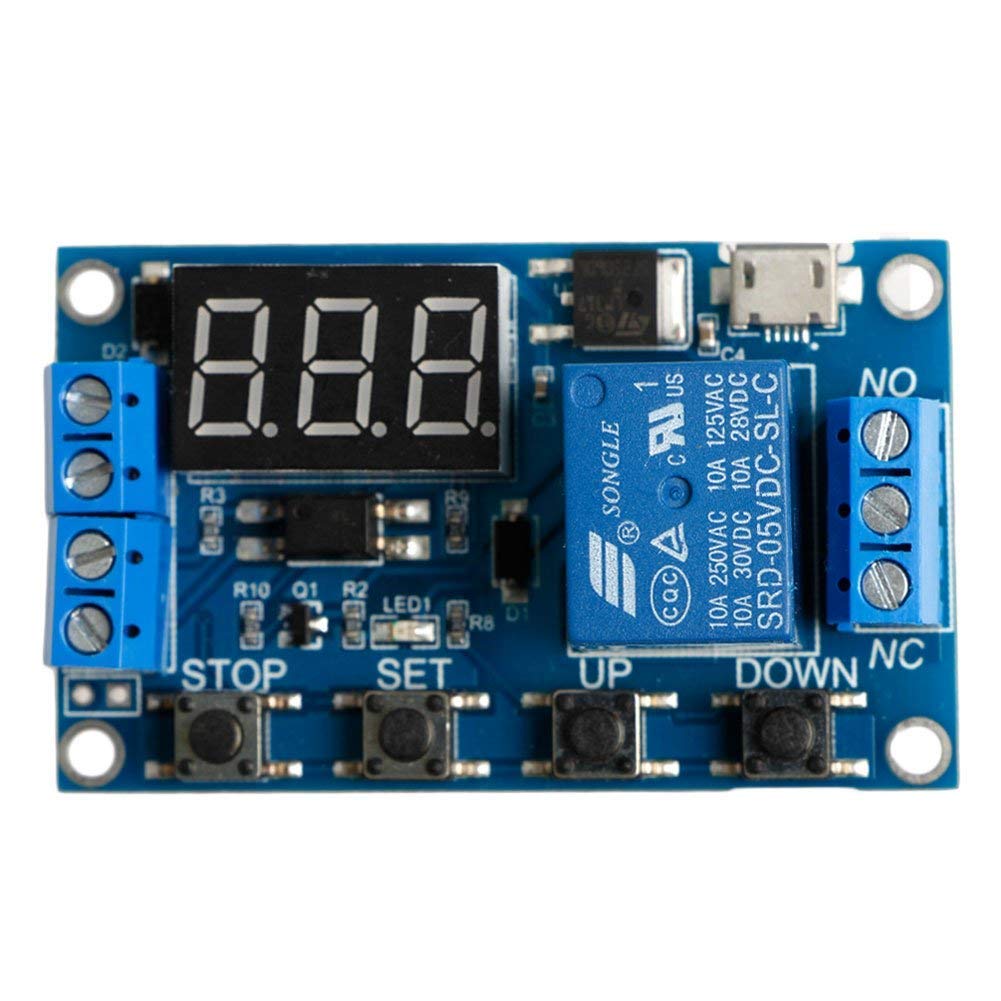

ARCELI store 6-30V Timer relè temporizzatore regolabile Modulo interruttore Tempo ritardo circuito stampato

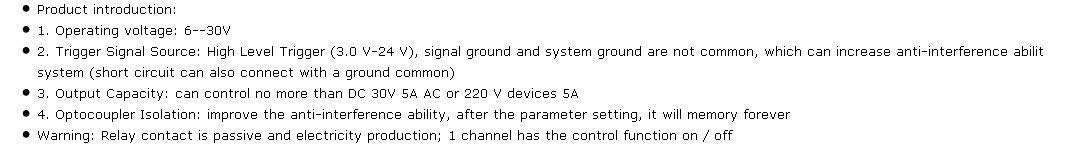

• Materiale: componenti elettrici. Tensione di funzionamento: 6--30 V. Sorgente del segnale del generatore: Trigger ad alto livello (3,0 V-24 V), massa del segnale e massa del sistema non sono comuni, il che può aumentare il sistema abilit anti-interferenza (cortocircuito possibile anche connettersi con un terreno comune)
• Capacità di uscita: può controllare non più di DC 30V 5A CA o 220 V dispositivi 5A.
• Isolamento del fotoaccoppiatore: migliorare l'abilità anti-interferenza, dopo l'impostazione dei parametri, la memoria sarà per sempre. Avvertenza: il contatto del relè è passivo e la produzione di elettricità; 1 canale ha la funzione di controllo on / off.
• Avviso: Sorgente del segnale di trigger: trigger di alto livello (3,0 V-24 V) La massa del segnale e la massa del sistema non sono nella stessa massa per migliorare la capacità anti-interferenza del sistema (può anche essere cortocircuitata alla massa comune) Se supera i 24 V, devi eseguire la dissipazione del calore da solo e brucerà se non c'è calore.

Descrizione:

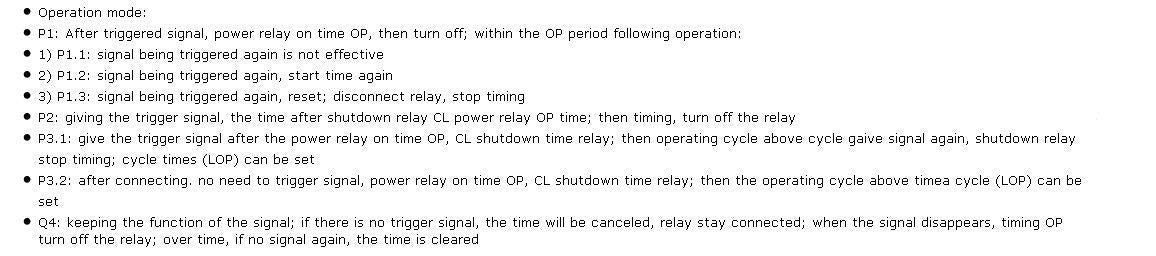

Modalità di funzionamento:

P1: dopo il segnale attivato, il relè di potenza in tempo OP, quindi si spegne; entro il periodo OP successivo all'operazione:1) P1.1: il segnale che viene attivato di nuovo non è efficace2) P1.2: segnale nuovamente attivato, ora di inizio3) P1.3: il segnale viene nuovamente attivato, resettato; scollegare il relè, fermare il cronometraggioP2: dare il segnale di trigger, il tempo dopo il tempo di spegnimento del relè di potenza CL del relè di spegnimento; quindi cronometrare, spegnere il relèP3.1: fornisce il segnale di trigger dopo il relè di potenza in tempo OP, relè di tempo di arresto CL; quindi eseguire nuovamente il ciclo di funzionamento sopra il segnale di gating del ciclo, il tempo di arresto del relè di arresto; i tempi di ciclo (LOP) possono essere impostatiP3.2: dopo la connessione. nessuna necessità di attivare il segnale, relè di potenza in tempo OP, relè di tempo di arresto CL; quindi è possibile impostare il ciclo operativo sopra il ciclo del tempo (LOP)Q4: mantenere la funzione del segnale; se non c'è segnale di trigger, il tempo sarà cancellato, il relè rimarrà connesso; quando il segnale scompare, la temporizzazione OP spegne il relè; nel tempo, se nessun segnale di nuovo, il tempo è cancellatoTasto funzione di espansione STOP:Attiva la modalità Relay: come mostrato nell'immagine.Modalità risparmio:Modalità C-P Sleep: entro 5 minuti, nessuna operazione; il tubo nixie chiuderà automaticamente la visualizzazione automatica e un programma di funzioneLa modalità d-Normal: nixie tube show everNota: tenere premuto il pulsante STOP per 2 secondi per ottenere il passaggio da C-P a O-d; Lo stato attuale lampeggerà e quindi tornerà all'interfaccia principaleDimensioni: 6,3 * 3,8 * 1,5 cm / 2,48 "" * 1,50 "" * 0,59 ""

La confezione include:

Interruttore del circuito di temporizzazione 1Pc x Cycle
